Patologías constructivas
Diagnóstico de daños, deformaciones y pérdidas de sección en estructuras existentes.
Volver a proyectos
Proyecto · Rehabilitación · Septiembre 2013
Rehabilitación de cubierta tradicional de madera.
Diagnóstico de riesgo de colapso, propuesta técnica y dirección de los trabajos.
Patologías constructivasRehabilitaciónEstructuras de maderaCubiertasEdificios antiguosDirección técnicaIntervenciones singulares
Vista general de la estructura tradicional de madera antes de la intervención.
Resumen del encargo
En 2013 se requirió una intervención técnica urgente ante el avanzado estado de deterioro de una cubierta tradicional y el riesgo de colapso de parte de su estructura.
La cubierta estaba ejecutada mediante técnicas constructivas antiguas, con una estructura principal de madera, rollizos, elementos de entrevigado y soluciones tradicionales hoy poco habituales. Se trata de una edificación con más de 80 años, posiblemente cercana a 100 años de antigüedad.
Este tipo de edificaciones requiere un conocimiento específico de los sistemas constructivos históricos, del comportamiento de la madera y de las patologías asociadas al paso del tiempo, la humedad, la pérdida de sección resistente y la degradación de los apoyos.
La intervención comenzó con el análisis del estado existente, la identificación de los elementos más comprometidos y la definición de una propuesta técnica de rehabilitación compatible con la construcción original. Posteriormente se realizó el seguimiento y la dirección de los trabajos.
“Diagnosticar antes de intervenir.”
Situación inicial
Estado de deterioro muy avanzado y riesgo de colapso parcial.
La situación exigía una actuación técnica previa para evitar una intervención improvisada y garantizar la seguridad durante los trabajos.

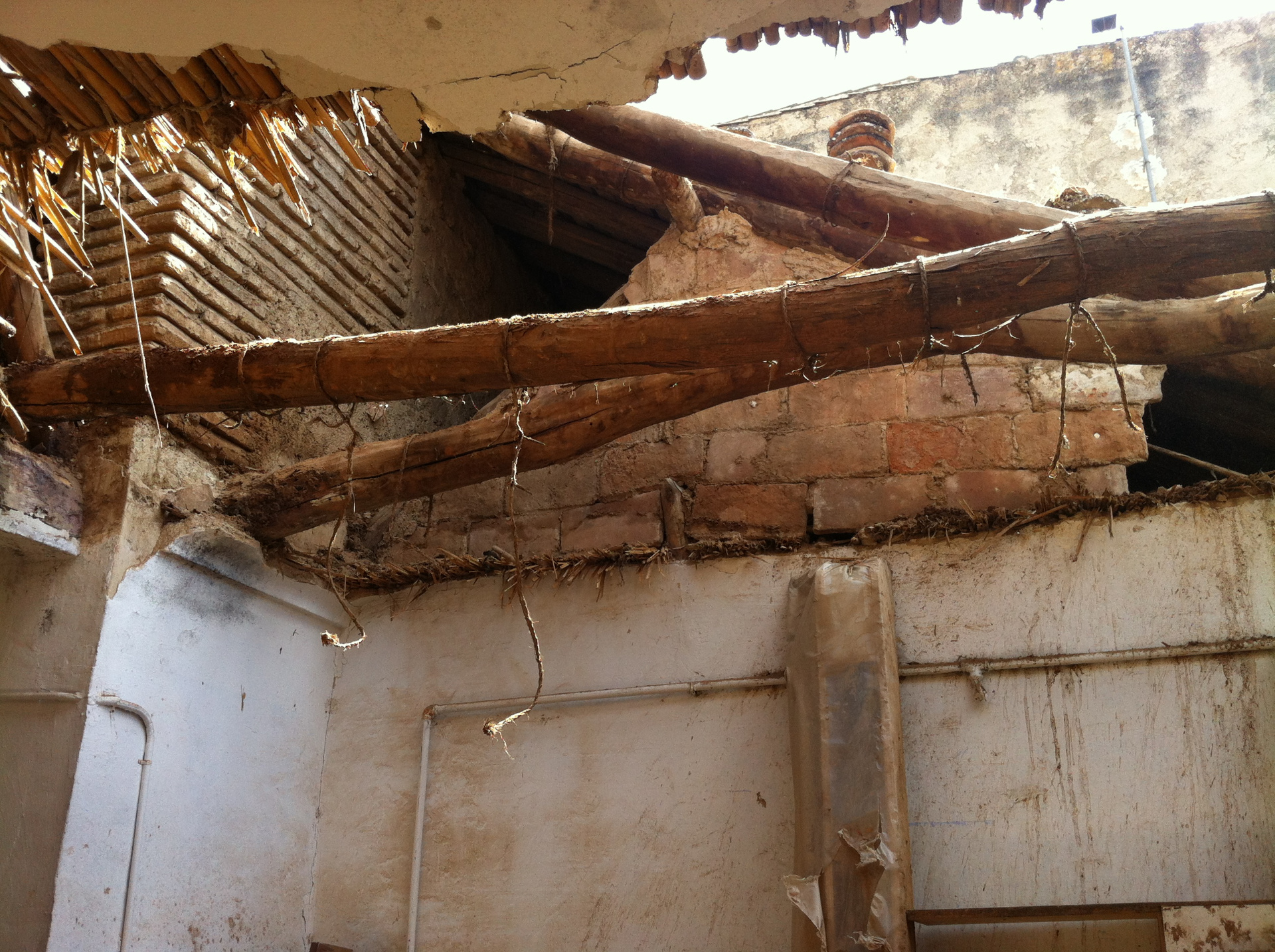

- Pérdida parcial de elementos de cubrición.
- Huecos y zonas abiertas en la cubierta.

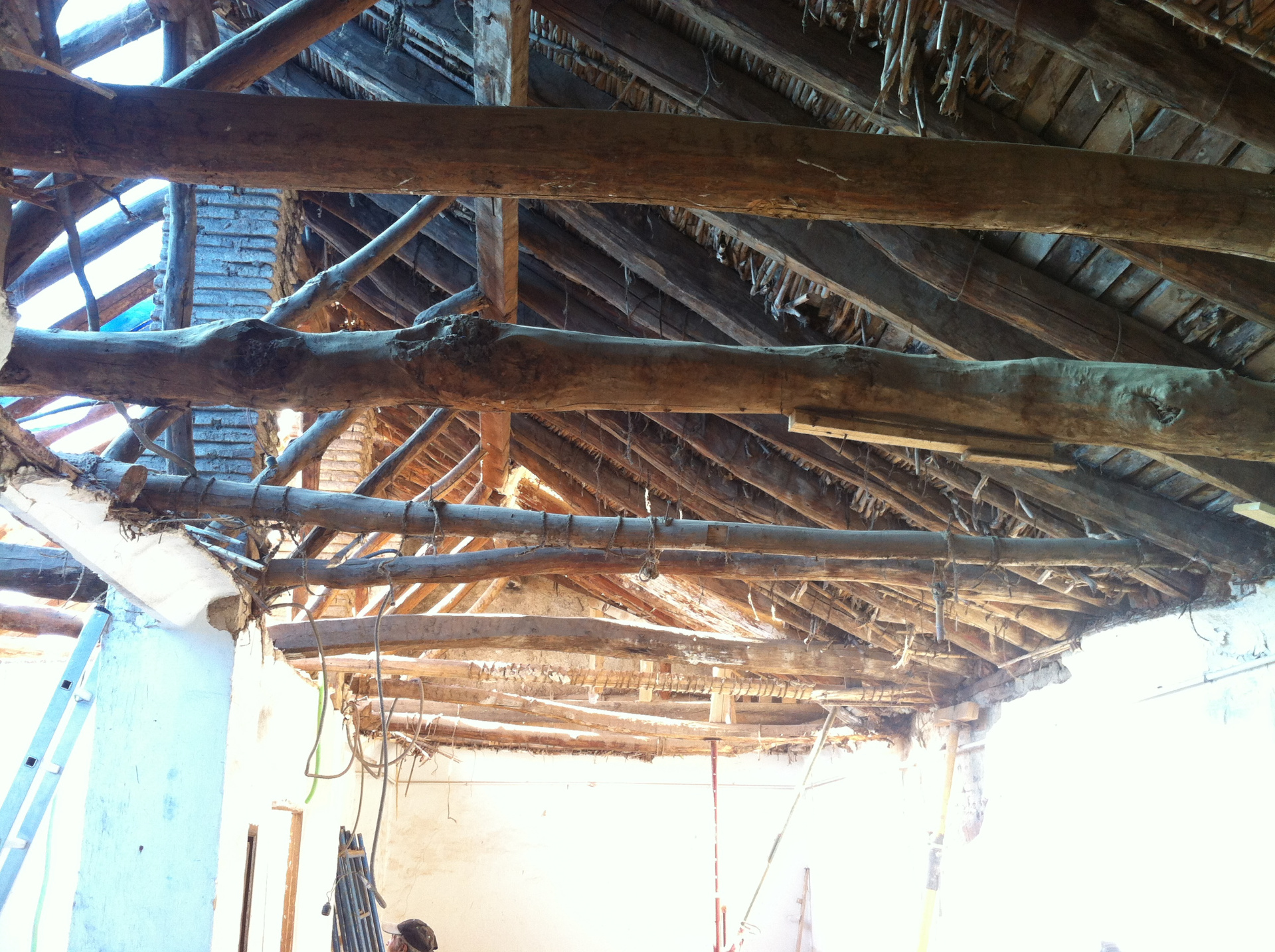

- Deformaciones importantes.
- Elementos de madera envejecidos y deteriorados.
- Daños en encuentros y apoyos.
- Riesgo de desprendimientos.
- Pérdida de continuidad en determinados elementos.

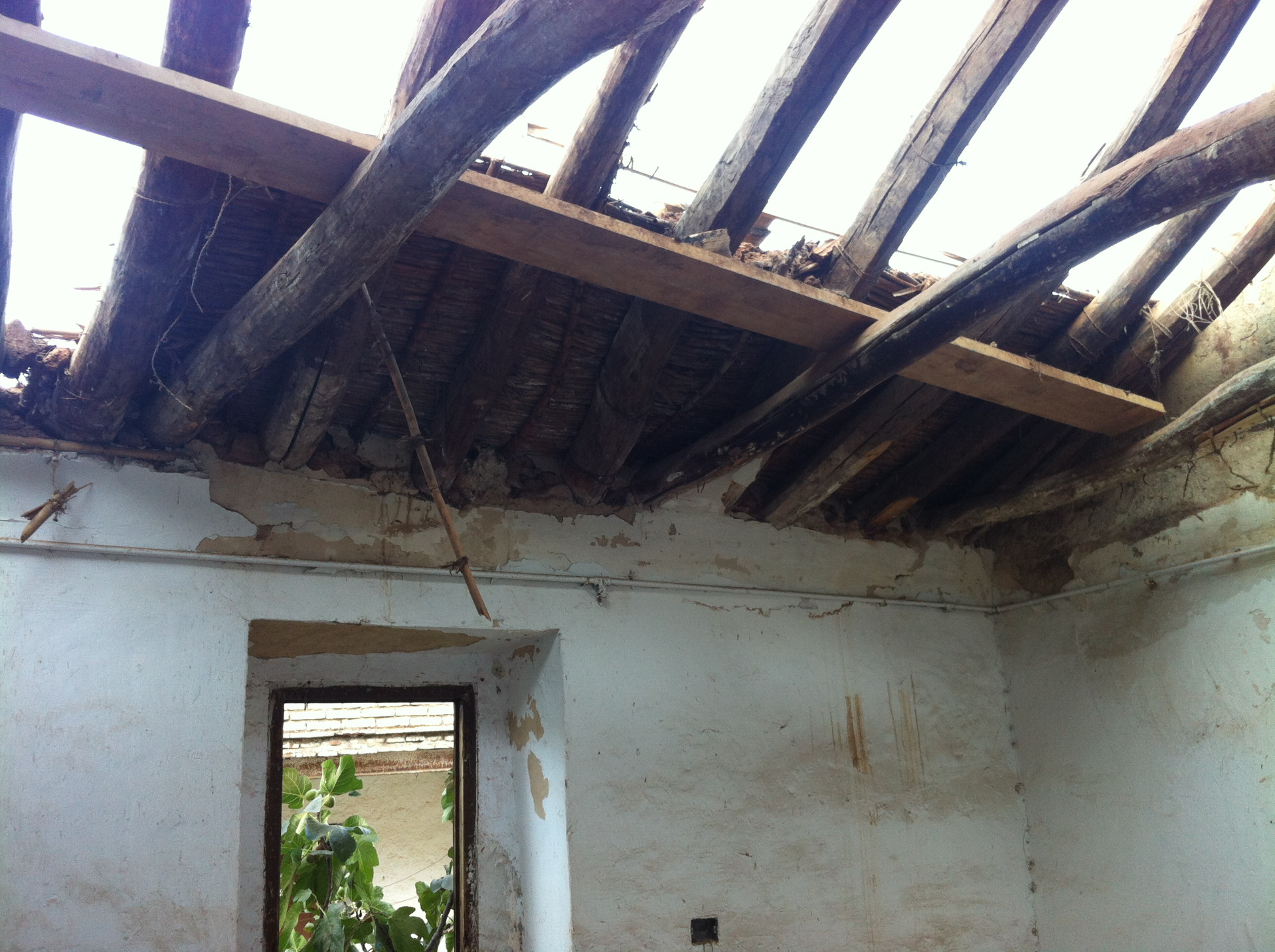

- Posibilidad de colapso parcial de la cubierta.
Diagnóstico técnico
Entender cómo trabaja la estructura antes de actuar.

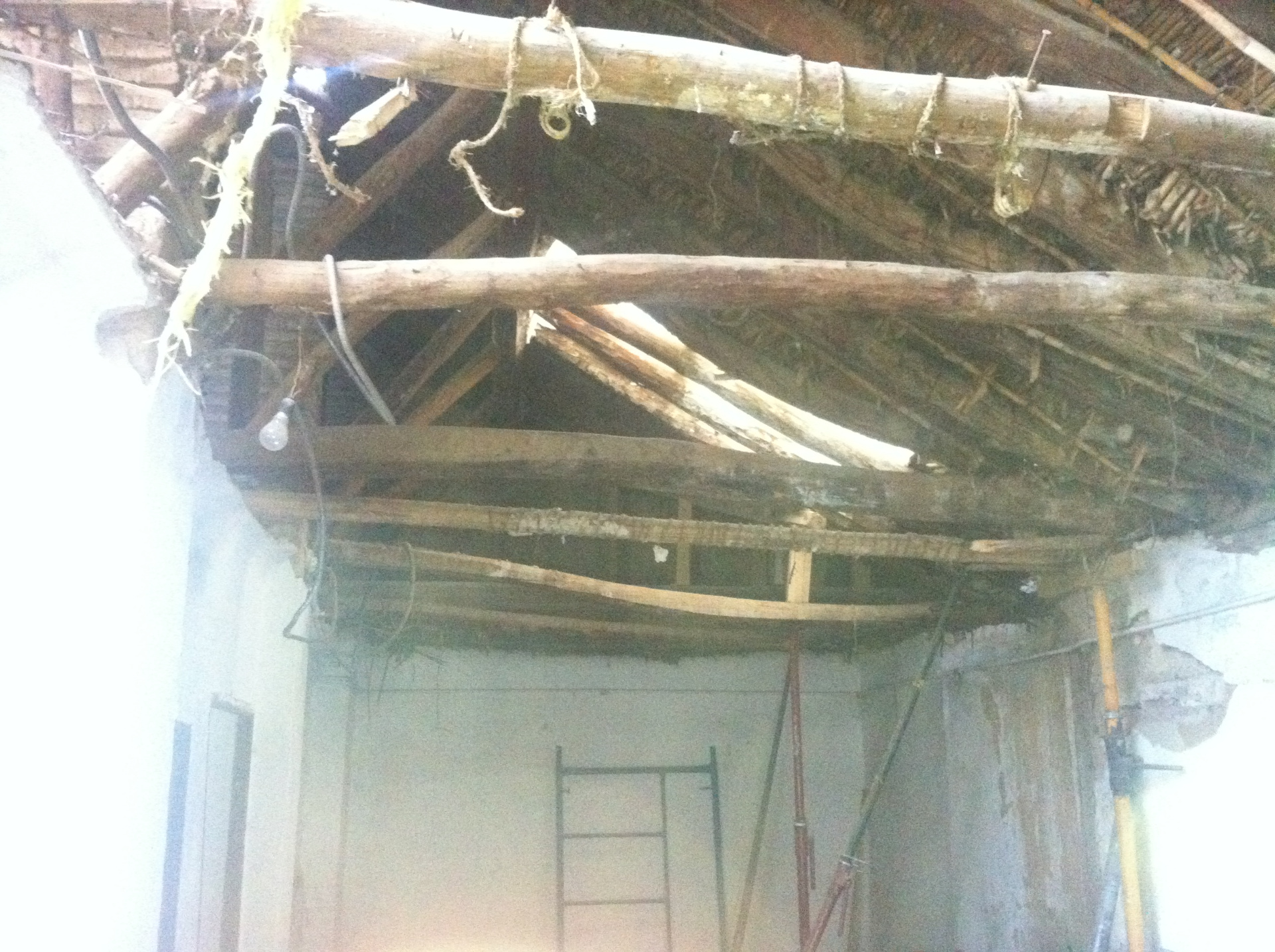

El diagnóstico partió del análisis del sistema constructivo tradicional: elementos de madera de geometría irregular, rollizos y soluciones propias de una edificación antigua.
Se identificaron los elementos con capacidad resistente, las piezas gravemente deterioradas y las zonas que exigían sustitución, refuerzo o desmontaje controlado.
Objetivos de la intervención
- 01Garantizar la seguridad durante la obra.
- 02Analizar el comportamiento de la estructura existente.
- 03Respetar, siempre que fuera posible, la lógica constructiva original.
- 04Sustituir o reforzar los elementos que no ofrecieran garantías.
- 05Recuperar la estabilidad del conjunto.
- 06Guiar técnicamente a los operarios durante la ejecución.
- 07Evitar soluciones incompatibles con la edificación existente.
Galería de patologías y estructura existente
Estructura tradicional, deterioro documentado.
Patología · 01
Patología · 02
Patología · 03
Patología · 04Propuesta y dirección de los trabajos
Dirección técnica adaptada al estado real de la obra.
Durante la ejecución se fueron guiando las distintas fases de trabajo, adaptando las decisiones técnicas al estado real que aparecía al abrir y desmontar partes de la cubierta.
Puntos de especial atención
- Apoyos de vigas y rollizos.
- Encuentros con muros.
- Piezas deformadas o degradadas.
- Zonas con pérdida de material.
- Estabilidad provisional durante el desmontaje.
- Compatibilidad entre elementos existentes y nuevos.
- Reconstrucción ordenada del sistema de cubierta.
Alcance de los trabajos
Del diagnóstico a la comprobación final de la estabilidad.
- 01Inspección visual de la cubierta.
- 02Diagnóstico de patologías.
- 03Valoración del riesgo de colapso.
- 04Identificación de elementos estructurales deteriorados.
- 05Propuesta técnica de intervención.
- 06Definición de medidas de seguridad y apeos provisionales.
- 07Criterios de desmontaje controlado.
- 08Criterios de conservación, sustitución o refuerzo de la madera.
- 09Dirección técnica de los trabajos.
- 10Seguimiento de la ejecución.
- 11Resolución de incidencias durante la obra.
- 12Coordinación y asesoramiento a los operarios.
- 13Comprobación final de la estabilidad de la cubierta rehabilitada.
Especialización en construcción tradicional
Experiencia técnica aplicada a construcciones que no admiten soluciones estándar.
“Las construcciones antiguas no pueden analizarse ni repararse como un edificio actual. Requieren comprender cómo fueron construidas, cómo trabajan sus materiales y cómo han evolucionado sus daños con el paso del tiempo.”
- Patologías de la construcción.
- Diagnóstico de estructuras antiguas.
- Estructuras tradicionales de madera.
- Cubiertas históricas.
- Edificios construidos con técnicas actualmente en desuso.
- Intervenciones con riesgo de colapso.
- Dirección técnica de obras de rehabilitación.
- Resolución de problemas constructivos complejos.
Resultado
Seguridad y estabilidad recuperadas en una cubierta con grave deterioro.
La actuación permitió recuperar la seguridad y estabilidad de una cubierta con un grado de deterioro muy elevado.
El proyecto demuestra la importancia de contar con una dirección técnica especializada cuando se interviene en estructuras antiguas, especialmente en edificios construidos con técnicas tradicionales y materiales que requieren un diagnóstico específico.
“Rehabilitar una estructura antigua exige comprender primero cómo fue construida.”
Proceso técnico
- Inspección y diagnóstico previo.
- Valoración del riesgo de colapso.
- Propuesta técnica compatible.
- Desmontaje controlado y apeos.
- Dirección técnica en obra.
- Comprobación final de estabilidad.
